Вентиляция в погребе своими руками: схема и особенности устройства

Как правильно сделать вентиляцию в погребе

Правильная вентиляция – залог хорошего микроклимата помещения. Отсутствие сырости, грибка, плесени, поддержание температурно-влажного режима являются показателями корректной работы системы. Принимая решение о строительство домашнего погреба нужно предусмотреть все нюансы, чтобы в итоге получить соответствующий режим хранения фруктов, овощей, консервированной продукции.

Правильный микроклимат в помещении погреба

Лучшая вентиляция, которая оправдана по всем параметрам, для строительства погреба с естественным воздухообменом. Требования, которым должно соответствовать помещение для хранения продуктов:

• Надлежащая влажность воздуха. При повышенной влажности: продукты быстро портятся, в помещении образовывается плесень. Избежать этого поможет правильно устроенная гидроизоляция.
• Необходим приток свежего воздуха и отвод отработанного.
• Не должно быть перепадов температур, во избежание подмерзания продуктов, а также образования сырости.

Вентиляция в погребе: принцип работы

Для правильной работы вентиляционной системы, в погребе предусматриваются два отверстия, которые предполагают приток и отвод воздушных масс. В эти отверстия подводятся трубы необходимого диаметра и длины. Потому, при проектировании системы очень важен правильный расчет. Их расположение имеет значение для правильного продвижения воздуха.

Если погреб расположен под строением (домом или гаражом), то трубы располагают в стенах строения. В отдельно стоящей постройке их выводят через потолок. Нельзя допустить поступление больших объемов холодного воздуха. В то же время, застоявшийся подвальный запах должен постоянно удаляться.

Вентиляция в погребе своими руками: ключевые акценты

Какие трубы подойдут

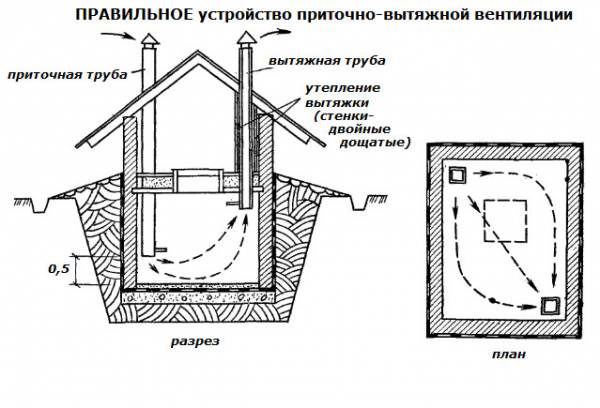

Две трубы (подача и отвод воздуха) изготовленные из асбеста или оцинкованного железа. Какой должна быть длина трубы, рассчитывают следующим образом: вытяжная труба проходит вдоль угла погреба, начинаясь в полутора метрах от его пола (приблизительно на 20 см ниже уровня потолка) и заканчивается на крыше, выше конька не менее, чем на 0,5 м. Правильная высота влияет на уровень тяги.

Приточная труба устанавливается в противоположном углу от вытяжной, на высоте до 0,3 м от уровня пола. Диаметр труб рассчитывается исходя из утвержденных нормативами значений, так на 1 кв. м площади погреба – 26 кв. см сечения трубы.

Допустим, площадь погреба составляет 10 кв. м, тогда воспользовавшись формулой площади окружности, найдем нужное нам сечение трубы.

R= √S/π = √(26х10)/3,14= 9,1 см. Значит, сечение нужной трубы – 18 см.

При расчетах учитывайте, что если расчетный диаметр получается, например, 12,8 см, необходимо взять большее значение – 14.

Важно! Для того, чтобы получилась правильная вентиляция погреба, сечение вытяжной трубы нужно рассчитывать с коэффициентом 1,15. То есть для погреба площадью 10 кв. м – 20 см (18х1,15), а для 5 кв. м – 16 см.

Обязательная теплоизоляция

Утепление вытяжной трубы в месте, где она проходит через чердачное помещение, является обязательным при ее установке. Труба, выполняющая функции отвода теплого воздуха, в холода образует на своей внутренней поверхности конденсат. Он замерзает на морозе, уменьшая, а иногда полностью закупоривая, путь прохождения отработанного воздуха. Также защитить необходимо вытяжную и приточную трубу козырьками, которые не позволят осадкам попадать внутрь.

Внимание! Отрегулировать воздухообмен с помощью заслонок, которые встраиваются в трубы. Благодаря таким устройствам, можно изменять интенсивность входящих и выходящих воздушных масс.

Вентиляция из досок

Для небольших размеров помещения целесообразна вентиляция в погребе с одной трубой. Ее делают двухканальной. Сделать вентиляционную трубу, для отдельно стоящего погреба, можно из досок толщиной 3-4 см. Она представляет собой полую прямоугольную конструкцию со сторонами 18 см каждая. Внутри – диагональная перегородка. Для регулировки притока и отвода воздуха, каждый канал имеет задвижку.

Важно! Приточные и вытяжные трубы не должны располагаться на одном уровне. Это правило не относится к вентиляции с одной трубой.

Как сделать вентиляцию в погребе дома?

Для устройства такой вентиляции необходимо соблюсти обязательное условие – она не должна нарушить комфорт жителей дома запахами, которые присутствуют в погребе. Этот факт может свидетельствовать о том, что вентиляция погреба неправильно работает.

Устройство вентиляции в погребе, находящимся под домом, должно выполняться с соблюдением нормативных требований к установке труб и их размерам, в зависимости от высоты здания и площади погреба. В доме может быть установлена только вентиляция погреба с двумя трубами.

Правила установки вентиляции погреба в доме

• Приточная труба «входит» горизонтально в ту часть фундамента, которая расположена над уровнем грунта. Войдя в помещение, труба поворачивает на 90° вниз и входит непосредственно в погреб, не доходя до пола 0,2-0,5 м. Вентиляционная труба притока не должна иметь много изгибов и ее диаметр на всем протяжении воздуховода должен быть одинаков.
• Вход в приток, расположенный невысоко от земли, зимой может быть засыпан снегом. Для недопущения этого, нужно постоянно очищать завалы (если таковые случатся). Также, его необходимо закрыть решеткой, через которую не смогут попадать грызуны, птицы.
• Вытяжная вентиляция погреба в частном доме проходит внутри стены, вдоль кухни или в устроенный специальный канал.
• Рационально устраивать помещение погреба под кухней, так вентканалы будут объединяться.
• Если предполагается строить достаточно большое помещение, выполняющее назначение погреба, в нем можно устраивать принудительную вентиляцию. Для этого добавляют в схему вытяжной вентилятор, который не даст застаиваться спертому и затхлому воздуху.

Проверка вентиляции на эффективность

После окончания монтажа вентиляции в погребе и всех сопутствующих работ, нужно проверить насколько хорошо она работает, нет ли избыточной влажности. Эффективность работы можно проверить с помощью обычной спички. Для это нужно просто ее зажечь. Как известно, со школьного курса физики, горение поддерживается кислородом, если же воздух перенасыщен углекислым газом, то горение слабое либо совсем отсутствует. Значит, зажженная и ярко горящая спичка говорит о наличии в воздухе кислорода и хорошей работе системы, потухшая – о том, что вентиляция «не тянет».

Определить, какова влажность в погребе, можно давно известным методом – «стакан с водой». В стакан наливают холодную воду, чтобы его стенки запотели. Постояв некоторое время в погребе, влажность со стакана испарится – вентиляция справляется и с этим показателем. Если по стенкам стакана конденсат стекает струйками – микроклимат погреба не соответствует требованиям. От сырости можно избавиться изменениями в работе вентсистемы. А профилактикой послужит окрашивание стен гашеной известью. Также, можно постоянно держать в подвале ведро с известью отлично впитывающей влажность.

Чтобы вентиляция погреба в доме работала корректно и соответствовала всем требованиям, нельзя пренебрегать таким этапом, как проектирование. Ведь впоследствии неправильно работающая система, не будет способствовать сохранению продуктов, а наоборот, испортит их, заодно вырастив плесневые грибы.

Правильная вентиляция погреба своими руками

Погреб должен иметь стеллажи и полки для хранения продуктов, заготовок, свежих овощей и фруктов, и оборудован системой вентиляции. Равномерный температурный режим внутри помещения обеспечит сохранность продуктов до следующего урожая. Правильная вентиляция погреба позволяет поддерживать в нем оптимальный режим для хранения овощей.

Это избавит его от сырости помещения и повышенной влажности, воспрепятствует появлению плесени. Использование основных правил устройства вентиляционных систем, можно будет сделать погреб сухим, не прибегая к помощи специалистов.

Виды вентиляционных систем

Существует несколько вариантов, как правильно сделать вентиляцию в погребе: можно использовать уже готовые приборы кондиционирования и просто их установить, а можно сделать воздуховод своими руками.

Второй вариант подходит для бытового использования погреба, первый — для обустройства больших промышленных хранилищ.

Перед тем, как сделать вентиляцию в погребе, следует выбрать наиболее подходящий вариант системы. Они бывают естественными и принудительными.

вентиляция — схема 1

Основные отличия систем:

• принудительный способ предусматривает установку механизма — стационарного вентилятора. Такой простой, на первый взгляд, метод, подходит для воздухообмена в овощехранилищах больших объемов. Вентилятор для погреба ставят на вытяжной воздуховод;
• для естественной вентиляции также используют вентилятор, но не стационарно, а временно — прибор устанавливается на несколько дней для быстрой просушки хранилища.

Особенности обустройства вентиляции:

• приточную трубу прокладывают через часть фундамента;
• приточная труба должна быть ровной;
• часть вытяжной трубы, необходимо утеплить, для предотвращения появления конденсата.

При выборе определенного типа системы вентиляции следует принимать в расчет периодичность использования и режим поддержки температуры.

Важно! Для эффективного проветривания любого другого помещения, воздухопроводы должны иметь высокую пропускную способность. Чтобы не было недостатка в воздушной массе, очень важно правильно подобрать диаметр трубы для устройства вентиляции погреба.

Естественная система воздухообмена

Вентиляция подземного помещения с двумя трубами приточного и вытяжного назначения — самый простой и эффективный способ сделать естественную систему воздухообмена.

Подходящим материалом для оборудования воздуховодов являются трубы из асбеста или ПВХ. Для труб из оцинкованной стали работает правильно правильного подобранного диаметра — на 1 м2 требуется 25 см2, рассчитывается от общего размера.

схема 2

Для размещения труб обычно используются противоположные углы. Благодаря этому снижается вероятность образования застоявшегося влажного воздуха.

Строение вытяжной системы

Вытяжная труба — используется для очищения воздушных масс внутри помещения. Подходящее место для монтажа — в одном из углов погреба. Важно учесть, что нижняя часть воздуховода должна быть установлена в самой верхней части комнаты. В помещении вентиляционный проход должен быть вертикальным. В местах выведения должен быть выступ над коньковой частью примерно на 50 см или больше.

Для уменьшения конденсатных масс, которые будут образовываться внутри трубы, требует провести утепление воздуховода. Процедура утепления не занимает много времени и не требует специальных навыков. Для работы потребуются одна труба чуть большего диаметра и минеральная вата или другой утеплитель. Одна труба размещается внутри второй, а полое пространство заполнятся утеплителем.

1. Простая схема вентиляции погреба — сквозным методом: труба проходит сквозь пол, поднимается по углу стены и выводится через потолок и крышу;
2. Более сложная — через стену, когда нижняя часть вытяжной трубы располагается горизонтально и поднимается вверх уже на поверхности. Подходит эта схема также для надземного насыпного строения.

Приточная труба обеспечивает помещение погреба свежим воздухом. Обычно труба устанавливается в углу напротив воздуховода вытяжного типа. Высота нахождения открытого конца трубы от уровня пола составляет 40-50 см. Далее она проходит через участки перекрытий и также приподнимается на 25-30 сантиметров от пола.

вентиляция в погребе схема 3

Приточный воздуховод должен устанавливаться таким образом, чтобы ее нижний срез не доходил до уровня пола примерно на 45-50 см. Приблизительно такое же расстояние должно быть между верхним срезом и уровнем земли.

Важно учесть, что верхний срез обязательно накрыть защитной решеткой. Это поможет защитить продуктовые запасы от грызунов, мышей, крыс и прочих незваных гостей. Можно использовать металлическую сетку.

Воздух передвигается по вентиляционным каналам из-за разности в удельной массе теплых и холодных воздушных масс.
Если перепад температуры будет слишком разительным, внутри помещения образуются сквозняки.

В другом случае, наоборот — воздух будет застаиваться. Чтобы урегулировать движение воздушных масс используются задвижки. Их устанавливают на обеих трубах — как вытяжной, так и приточной.

Преимущества естественной вентиляции:

• небольшая стоимость — вентиляция погреба своими руками не требует значительных финансовых затрат;
• экономия электроэнергии;
• возможность самостоятельного монтажа;
• нет необходимости постоянного контроля, обычно требуется только в зимнее время при резком похолодании;
• сочетаемость с другими вентиляционными системами, или системами кондиционирования воздуха, которые могут быть установлены в доме, при необходимости можно дополнительно установить принудительную вентиляцию для погреба.

По окончанию монтажа очень важно проверить работоспособность системы. Чтобы проверить правильность работы вентиляционной системы подойдет обычный бумажный лист, который следует приложить к отверстию вентиляции.

Проверяется очень просто: если лист колеблется под потоками воздуха, значит вентиляция в погребе своими руками установлена правильно. Таким же образом проверяется работоспособность системы воздуховода в погребе с одной трубой.

Принудительная система воздухообмена

Принудительная вентиляция подразумевает устройство стационарного, постоянного вентилятора — оптимальное решение для обустройства погреба большой площади. Он также может использоваться для естественной вентиляции погреба, но не постоянно, а временно. Вентилятор устанавливается на вытяжную трубу.

Вентиляция погреба, находящегося в жилом доме имеет некоторые особенности — воздуховод для притока воздушных масс прокладывается только через надземную часть фундамента. Если уже есть подвал, то приточный воздуховод проходит и через него. Труба должна быть ровной, с минимальным количеством изгибов и углов. Также следует обратить внимание на длину, она не должна быть очень длинной. Наружный участок вытяжной системы, нужно утеплить.

Вытяжную вентиляцию погреба обычно располагается внутри несущей стены дачи или дома. Если вентиляция погреба под домом устанавливается уже после постройки, то в стене делаются специальные углубления или проходе вдоль стены.

Если погреб имеет небольшой размер, то температурный и влажностный режимы сможет обеспечить вентиляция даже с одной приточно-вытяжной трубой. Принудительная вентиляция погреба зимой, когда устанавливаются отрицательные температуры, может быть отключена, так как острая необходимость в дополнительном проветривании помещения отпадает.

Схема вентиляционной системы

Если погреб уже перекрыт, по противоположным углам в стенах пробиваются отверстия для монтажа воздуховодов с шагом 26 см2 на 1 м2 площади.

Вытяжной воздуховод опускается внутрь через отверстие таким образом, чтобы нижний конец находился под самым потолком, расстояния отступа не более 10-15 см. Верхнюю часть вытяжки выводят на воздух сквозь отверстие через крышу на высоту 15-25 см.

Приточный воздуховод проводится уже в другое отверстие. От пола должно быть расстояние не менее 20-25 см. Все щели тщательно заделываются цементным раствором.

Рекомендуемые показатели воздухообмена от 2 до 4

Расчет вентиляции погреба делается следующим образом: количество прошедшего за 1 час воздуха, нужно объем помещения умножить на рекомендованную кратность воздухообмена.

Формула для вычисления площади сечения воздуховодов: F = расход воздуха: (скорость движения воздуха x 3600)

Вентиляция погреба в частном доме или на даче исполняет сразу 2 важные функции:

• обеспечивает подходящие условия для хранения продуктов в течение длительного времени;
• помогает поддерживать комфортную температуру в доме над погребом.

Неправильная сделанная вентиляция погреба в доме негативно влияет на комфорт и уют. В этом случае сырость и затхлый, воздух легко проникают внутрь жилых помещений. Нарушаются санитарные нормы, что ведет к риску развития различных заболеваний у жителей помещения.

Важно! Помните, что даже плотно закрытая крышка, дверь или заслонка погреба не заменят вентиляционную систему, без которой не обходится ни одно жилое помещение.

Подготовка погреба к хранению продуктов

В теплое время года, а также в те периоды, когда готовится закладка продуктов для хранения, следует открывать все, двери, окна, не забыть о заслонках на трубах. Это делается для дополнительного просушивания погреба и установления внутри одинаковой температуры.

Если помещение сильно пропиталось влагой, чтобы быстрее просушить воздух, из него убирают все дерево, которые отдельно сушатся под солнцем. Если есть необходимость, погреб можно проветрить вентиляторами в течение 3-5 дней перед заготовкой продуктов.

Простой совет: влага удаляется, если в погребе поставить ведро негашеной известью. Популярным является способ улучшения тяги с помощью свечи, ее следует поставить перед вытяжной трубой.

Эффективным способом также является использование электронагревателей. Подойдут и вентиляторы, которые устанавливаются посередине погреба. После того, как просушивание вентилятором закончено, стены и потолок необходимо будет покрыть пропиткой — наносят слоями. В результате этого должна образоваться водонепроницаемая поверхность.

В тех случаях, когда вытяжка нормально работает, схема вентиляции в погребе предусматривает обычное проветривание не только внутри погреба, но и всего жилого помещения в целом.

Как правильно сделать вентиляцию в погребе

Если вы уже построили погреб, но в нем постоянно скапливается конденсат или повышается температура, возможно, вы неправильно обустроили систему вентиляции и приток свежего воздуха в помещение нарушен. Вытяжку нужно продумать еще на этапе строительства, так как исправить ситуацию позже будет сложнее.

Из этой статьи вы узнаете, как правильно сделать вентиляцию в погребе и какие работы нужно провести для качественного проветривания помещения.

Как правильно сделать вентиляцию в погребе

Циркуляцию воздуха в подземном хранилище можно обеспечить естественным или искусственным путем. В первом случае воздух поступает через специальные отверстия, а во втором – с помощью вентиляторов (рисунок 1).

Самым простым, недорогим, но при этом действенным способом проветривания считается приточно-вытяжная система. Для ее обустройства на разном уровне устанавливают две трубы, концы которых выводят на улицу. Через одну из помещения выводится теплый воздух, а через другую – поступает прохладный. Далее мы рассмотрим детальнее, как обустраивать различные системы проветривания в подвалах.

Почему необходима система вентиляции в погребе

Многие владельцы приусадебных участков считают, что обустраивать какую-либо вытяжку в подвале не имеет смысла. Также есть ошибочное мнение, что наличие отверстий в стенах или крыше хранилища будет нарушать стабильный микроклимат. На самом деле все происходит наоборот.

Рисунок 1. Принцип работы вытяжки в подвальных помещениях

В жилых помещения температура слишком высокая для хранения свежих овощей и заготовок в банках, а на улице (зимой) слишком холодно. В подземном хранилище, при условии правильной вентиляции, поддерживается не только стабильная температура, но оптимальная для хранения овощей влажность. Именно с этой задачей успешно справляется качественная вытяжка, через которую выводится теплый воздух, и поступает умеренное количество свежего кислорода.

Расчет и устройство

Для небольших погребов будет достаточно одного или нескольких отверстий в стенах, выведенных наружу с помощью труб. Однако, если хранилище достаточно большое, лучше обустроить приточно-вытяжную систему, которая будет эффективно справляться с поддержкой микроклимата.

Примечание: В больших промышленных хранилищах устанавливают специальные вентиляторы, которые обеспечивают постоянный и равномерный приток свежего воздуха. Однако такие системы слишком дорогие, и использовать их в приусадебном хозяйстве экономически невыгодно.

Чтобы определить, какое количество каналов понадобится для вашего подвала, нужно провести некоторые расчеты. Во-первых, подсчитывают площадь помещения, умножая ширину на длину. Во-вторых, следует учитывать, что на каждый квадратный метр площади необходимо 26 квадратных сантиметров вытяжного канала. К примеру, если площадь погреба составляет 6 квадратных метров, этот показатель нужно умножить на 26. Полученное число (156 квадратных сантиметров), будет означать общую площадь вентиляционных отверстий. Чтобы определить, какой диаметр будет оптимальным, нужно выделить квадратный корень этого числа, разделенного на число Пи. В нашем примере этого показатель будет составлять 14 см. Однако, для более качественного отвода теплого воздуха и притока свежего этот показатель можно самостоятельно увеличить на 10-15%.

Монтаж своими руками

После того, как вы провели все необходимые расчеты и определились с подходящим диаметром, можно приступать к непосредственному монтажу системы.

Установка вытяжки в погребе проводится так:

1. Если вытяжка монтируется в уже готовом хранилище, необходимо проделать в крыше несколько отверстий.
2. Через одно отверстие вставляют вытяжную трубу и закрепляют ее так, чтобы нижний край находился на 10-15 см ниже потолка, а верхняя часть выступала над поверхностью грунта на 70-80 см.
3. В противоположном углу также делают отверстие и вставляют в него приточную трубу. Ее нужно закрепить таким образом, чтобы нижний край не доходил до пола на 15-20 см, а верхний всего на 20-25 см выступал над поверхностью почвы.

После установки наружные части желательно прикрыть козырьками и решетками, чтобы внутрь не попадали атмосферные осадки. Проверить интенсивность тяги очень просто: достаточно приложить к приточному каналу лист бумаги. Если он интенсивно колеблется, значит приток воздуха в помещение хороший.

Схема вентиляции в погребе с одной трубой

Система с одной трубой применима только для небольших помещений, так как для хранилищ большой площади такого притока воздуха будет недостаточно для поддержки оптимальной температуры и влажности.

Оборудование

Для монтажа такой вытяжки понадобится труба, которую разрезают на две части и вставляют в заранее подготовленные каналы. Кроме того, вам понадобятся заслонки или козырьки, чтобы можно было самостоятельно контролировать отвод теплого воздуха и поступление свежего (рисунок 2).

В случае, если канал выводится не через стену, а через крышу, также необходимо установить козырьки, которые будут защищать внутреннее пространство помещения от проникновения дождевой воды.

Какой диаметр трубы нужен для вытяжки

Как правило, в качестве вытяжных каналов используют изделия диаметров 14 см. однако, если вы опасаетесь, что такой вытяжки будет недостаточно, вы можете подобрать модели большего диаметра.

При выборе необходимо учитывать площадь помещения. От этого будет зависеть не только диаметр самих труб, но и их количество. Так, для небольших подвалов достаточно одной или двух, а для больших хранилищ потребуется обустройство более обширной вентиляционной системы.

Правила установки воздуховодов

Если вы выбрали проветривание с помощью одного канала, вам следует учесть, что в подвале все равно придется обустраивать два воздуховода. Но, в отличие от приточно-вытяжной системы, их обустраивают не в противоположных частях помещения, а параллельно друг другу.

Рисунок 2. Схема проветривания с одним каналом

На каждом канале устанавливают заслонку, которая будет помогать контролировать обмен воздуха. В данном случае для отвода теплого воздуха достаточно открыть сначала один канал, а потом и другой – для поступления свежего кислорода.

Вентиляция в погребе с двумя трубами

Принудительная система с двумя трубами считается более практичной и удобной. Несмотря на то, что для ее обустройства потребуется больше усилий, готовая конструкция будет успешно функционировать практически без участия человека. Все, что вам потребуется, это периодически проверять тягу.

Рассмотрим детальнее, как правильно обустроить такую вытяжку в домашнем погребе своими руками (рисунок 3).

Оборудование

Существует несколько способов обеспечения принудительной вентиляции с помощью двух труб. Самый простой – это установить в противоположных углах помещения каналы одинакового диаметра. При этом их следует устанавливать на разном уровне, чтобы теплый воздух эффективно выводился из помещения, а прохладный равномерно поступал внутрь.

Также вентиляционную систему можно снабдить специальными вентиляторами, которые будут обеспечивать постоянный приток воздуха. Однако в данном случае необходимо предусмотреть специальную защиту техники от влаги. Также их можно снабдить специальными устройствами – дефлекторами, которые будут улавливать воздушные потоки и обеспечивать более интенсивную тягу.

Как определить диаметр труб

Чтобы микроклимат в погребе был стабильным в любое время года, необходимо не только правильно провести монтаж системы, но и подобрать подходящие для этой цели трубы.

Рисунок 3. Принцип работы вытяжки с двумя каналами

В большинстве случаев погреба в приусадебных хозяйствах являются небольшими, и для них вполне достаточно нескольких труб диаметров 10-14 см. Однако, при расчете их количества следует руководствоваться площадью хранилища. Для небольших помещений (около 6 квадратных метров), будет достаточно одной приточной и одной вытяжной. Но, если помещение больше (к примеру, 15-20 квадратов), понадобится по две пары. Необходимо учитывать, что в среднем, на квадратный метр помещения должно приходиться 26 квадратных сантиметров воздуховода.

Правила установки воздуховодов

При использовании приточно-вытяжной системы проветривания ключевую роль играет правильная установка.

Для этого в противоположных концах помещения делают отверстия в крыше. Их диаметр должен совпадать с диаметром используемых труб. Далее в одно отверстие вставляют вытяжную трубу. Ее следует располагать таким образом, чтобы нижний конец находился в 15-20 см от потолка, а верхний выступал над грунтом на 70-80 см.

Приточную монтируют в противоположном конце помещения и устанавливают практически над полом (в 15-20 см от поверхности). Верх, соответственно, лишь на несколько сантиметров приподнимается над грунтом. Края, выведенные наружу, желательно прикрыть козырьками, чтобы в помещение не попадала дождевая вода.

Естественная вентиляция в погребе

Естественное проветривание погреба считается простым, так как подобные системы легко монтировать, а для их обустройства не требуется много материалов. Однако следует учитывать, что обеспечить стабильный микроклимат в помещении будет сложнее, чем при использовании приточно-вытяжной системы. Кроме того, если показатели температуры внутри погреба и снаружи будут совпадать, циркуляция воздуха может быть минимальной или полностью отсутствовать.

Поэтому, если вы планируете хранить в подвале продукты, которым требуется определенная температура, лучше приложить немного больше усилий и обустроить приточно-вытяжную систему.

Принцип работы

Принцип действия естественной вентиляции очень простой и основан на разнице в давлении и температуре внутри и снаружи хранилища. Через одну трубу, расположенную практически под потолком, из подвала удаляется теплый воздух, а через другую, которая находится почти над полом, поступает свежий кислород.

Однако следует учитывать, что такой способ проветривания подходит только для небольших помещений. В хранилищах большой площади преимущество следует отдавать принудительному проветриванию.

Оборудование

Как уже говорилось выше, для установки естественной вентиляции не потребуется много материалов. В данном случае вам нужно заготовить две одинаковые трубы (для монтажа самой системы), а также листовой металл или решетки для защиты системы от грызунов и осадков.

Рассмотрим детальнее, как осуществляется монтаж подобных систем и какие особенности следует учитывать при их установке.

Монтаж системы своими руками

В первую очередь следует учесть, что предусмотреть отверстия для прокладки вентиляционных каналов нужно еще на этапе строительства. Когда погреб уже построен, провести необходимые работы будет сложнее.

Естественная вентиляция монтируется так:

1. В стенах или потолке на противоположных концах погреба делают отверстия.
2. В них вставляют трубы и закрепляют их.
3. Вытяжную размещают так, чтобы ее нижний край на 15-20 см не доходил до пола, а остаток (70-80 см) выступал над поверхностью грунта.
4. Приточную располагают в противоположном конце помещения и опускают практически к полу (на 15-20 см не доходя до пола), а остаток также выводят наружу.

Сверху их обязательно прикрывают козырьками, иначе дождевая вода сможет свободно попадать в помещение. Также желательно установить на нижних частях мелкие решетки, чтобы в хранилище не проникали грызуны.

Принудительная вентиляция в погребе своими руками

Фактически принудительная вентиляция отличается от естественной только тем, что внутрь труб (вентиляционных каналов) устанавливают вентиляторы, которые обеспечивают более интенсивный приток и отведение воздуха (рисунок 4).

Принцип работы

Принцип действия принудительной вентиляции достаточно простой. В самом простом варианте вентилятор устанавливают только на вытяжную трубу. Таким образом создается более активное движение воздуха через приточное отверстие.

В больших помещениях есть смысл устанавливать вентиляторы и на вытяжную, и на приточную. В данном случае справиться самому будет сложно и лучше обратиться к специалисту, который поможет определиться подходящий диаметр труб и мощность вентиляторов.

Оборудование

Поскольку принудительное проветривание считается более надежным и современным, для его обустройства понадобится дополнительное оборудование. Конечно, в первую очередь нужно подготовить необходимое количество каналов подходящего диаметра. После этого следует купить вентиляторы подходящего размера и мощности.

Рисунок 4. Основные элементы принудительной вентиляции

Также необходимо предусмотреть гидроизоляцию приборов от влаги, которая может попадать в помещение снаружи или просачиваться сквозь стены.

Монтаж системы своими руками

Принудительную вентиляцию монтировать немного сложнее, чем естественную. Чтобы вы могли самостоятельно провести установку, рекомендуем воспользоваться нашей пошаговой инструкцией.

Принудительную вытяжку в погребе устанавливают так:

1. В стенах или потолке сверлят отверстия для прокладки каналов, или используют пустоты, которые были заранее оставлены для этой цели на этапе строительства.
2. В отверстия укладывают трубы. Можно использовать металлические, пластиковые или цементные изделия.
3. Приточную и вытяжную трубу устанавливают в противоположных углах помещения и на разном уровне, как и в случае с естественной вентиляцией.
4. Внутрь каждой трубы монтируют вентилятор и устанавливают заслонки, чтобы можно было регулировать интенсивность проветривания при необходимости.

Верхние части труб, выступающие на поверхность, нужно обязательно прикрыть козырьками. В случае с естественной вентиляцией это требование является скорее рекомендацией, тогда как для принудительного типа его нужно соблюдать обязательно, так как дождевая вода может повредить вентиляторы и вся система нарушится.

В видео показано, каким образом лучше обустраивать естественную вентиляцию в подвале.

Закрывать ли вентиляцию в погребе зимой

Если система проветривания спроектирована и смонтирована правильно, можно не закрывать отверстия на зиму. Однако это полностью зависит от климатических условий. К примеру, если температура на улице опустится ниже -10 градусов, нужно периодически прикрывать отверстия, так как разница температур внутри и снаружи создаст мощную тягу, которая приведет к быстрому переохлаждению хранилища.

В очень сильные морозы вентиляционные каналы лучше полностью закрыть, а при небольшом повышении температуры можно ненадолго приоткрыть для проветривания.

Какие трубы для вентиляции в погребе лучше

Современный рынок строительных материалов предоставляет широкий выбор труб, которые можно использовать в качестве вентиляционных каналов. При выборе чаще всего руководствуются личными предпочтениями и финансовыми возможностями.

В последнее время большинство владельцев погребов выбирают трубы ПВХ или цементные изделия. Это объясняется тем, что такие трубы стоят сравнительно недорого, легко монтируются, но при этом обладают устойчивостью к грибкам и отличаются длительным сроком эксплуатации.

Нужна ли вентиляция в погребе зимой

Проветривать погреб нужно в течение всего года, хотя некоторые владельцы подземных хранилищ считают, что в зимнее время вентиляция не нужна. Это распространенное заблуждение, но доля правды в нем все же есть.

Если на улице очень холодно (порядка -10-20 градусов), разница в температурах внутри и снаружи становится слишком большой и тяга в вентиляционных каналах сильно увеличивается. Если вовремя не закрыть отверстия, погреб может быстро промерзнуть, и свежие овощи или заготовки испортятся. Поэтому рекомендуется контролировать температуру в помещении, а в сильные морозы полностью закрывать каналы до потепления.

Полезные рекомендации по монтажу вентиляционной системы вы найдете в видео.

Как сделать вентиляцию в погребе без лишних трат

Любые вещи, хранимые без вентиляции, пострадают от сырости и грибка, но если вентиляция сделана неправильно и без регуляции воздушного потока – продукты будут пересыхать. Для предотвращения таких ситуаций лучше заранее узнать, как сделать вентиляцию в погребе.

Какие требования выдвигаются?

Погреб можно считать нормально сделанным, когда:

1. Внутри темно – нет окон, свет – от лампочки и только когда нужно что-то взять.
2. Невысокая температура – обязательна для продолжительного хранения вещей и продуктов, иначе «прошла любовь, завяли помидоры». Буквально.
3. Постоянная циркуляция воздуха, приток свежего и вывод застоявшегося.
4. Влажность около 90 % — не много и не мало. Достаточно для сохранения свежести без гниения или пересыхания.

Если строение не соответствует перечисленным требованиям, стоит задауматься о необходимости качественной вентиляции. Для создания такого воздушного цикла используется 2 типа вентиляции – пассивная и механическая.

Для маленьких помещений

При заложении фундамента в цокольной части над погребом оставляют отдушины. Их перекрывают железными решётками – так внутрь не попадут домашние животные, вредители и мусор (листья, ветки, макулатура). С началом заморозков поверх решетки кладется плотная ткань для утепления и придавливается железным листом. При верной проектировке погреб даже зимой сохранит допустимую для хранения продуктов температуру.

Это самый простой способ обустройства, но он не предоставляет достаточно хорошую вентиляцию, а выпадающие осадки (снег, дождь) в любом случае будут попадать в отдушины и скапливаться.

Если нет возможности сделать две раздельные отдушины – можно разделить пополам одну. Первая часть с ветроулавливателем направляет свежий воздух в помещение, вторая – чуть прикрыта от параллельного задува и послужит вытяжкой.

Пассивная (естественная) вентиляция

Погреба больших размеров уже не получится качественно проветривать одними только нишами – тут необходима циркуляция воздуха. Но можно довольно быстро и без больших затрат сделать вентиляцию в погребе своими руками, а полноценная система продува позволит в дальнейшем хранить любые вещи без опасности порчи.

Существенным минусом естественной вентиляции является зависимость от погодных условий. При полном отсутствии ветра приток воздуха крайне слабый, потому её можно считать промежуточным решением и «каркасом» для механической.

Для начала нужно определиться с диаметром труб, рассчитать объём камеры и необходимое количество воздуха для нормальной циркуляции, после чего составляется схема вентиляции погреба. Формула довольно проста: 1 см диаметра трубы – это 13 кв.см. сечения. На 1 кв.м погреба нужно 26 кв.см сечения. То есть при погребе 10кв.м. диаметр рассчитывается так: 10 кв.м (площадь)* 26 (необходимое сечение на метр): 13 (сечение на 1 см диаметра).

Проще говоря, площадь множится на 2 – получается диаметр трубы. Если воздуховод прямоугольной формы – берём расчёт 1 кв.м. площади комнаты = 26 см.кв. площади воздуховода (в данном случае площадь 230 кв.см. = воздуховод размером 10х23 см). Вентиляция погреба в гараже делается по тому же принципу, но с учётом особенностей конструкции – её не всегда можно вывести напрямую.

Так как гараж используется в основном для хранения более устойчивых к температуре и влаге продуктов – зависимость от вентиляции меньше, но для автомобиля все же нужна циркуляция воздуха для предотвращения скопления конденсата.

После этого замеряется необходимая длина, и можно приступать к монтажным работам.

Монтаж вытяжки и притока

Воздуховод через потолок в углу погреба выводится на крышу, обязательно выше уровня здания – иначе тяга будет нестабильной и зависеть от направления ветра. Внизу крепится заслонка для регулировки, а сверху ставится сетка (от птиц и мусора) и «грибок» от дождя. Нельзя ставить впритык, иначе воздух не будет попадать свободно, но слишком высокий «гриб» бесполезен по умолчанию, так как дождь и снег редко падают по вертикали, и ветер будет задувать их в трубу. Если над погребом уже есть перекрытие (бетонная стена, плиты, кирпичи) – можно вместо одного большого прохода сделать несколько меньших, но равнозначных по общей площади/диаметру. Правильная вентиляция погреба зимой сохранит продукты от обледенения и вполне допускает «деление» труб.

Приток располагается диаметрально вытяжке – в противоположном углу на расстоянии не меньше 0,5 м от пола. Размер приточного канала можно сделать чуть больше вытяжки для надёжности и лучшей подачи воздуха. Аналогично вытяжке, выводится на крышу и так же оборудуется сеткой и защитой от дождя. Важно, чтобы приточная труба была ниже вытяжки хотя бы на 0,5 м, иначе система замкнётся, и воздух не будет поступать из-за одинакового давления в обоих каналах.

После установки необходимо проверить тягу.

Никаких датчиков – достаточно поднести к вытяжному отверстию горящую зажигалку на 5-10 секунд. Если пламя горит равномерно и «втягивается» в канал – всё в порядке. Тухнет – значит, воздух не поступает или не выводится. В таком случае пламя по очереди подносится к каждому каналу для проверки. Возле притока оно должно дрожать от потока ветра, если горит идеально ровно – труба либо забилась, либо неправильно установлена. Поменяйте высоту, увеличьте диаметр – это должно решить проблему.

Принудительная (механическая) вентиляция

В отличие от пассивной, механическая вентиляция подвала в частном доме не зависит от погоды, силы/направления ветра и прочих деталей. Более того, уже существующая пассивная вентиляция послужит основой для создания принудительной циркуляции. Собственно, основные принципы конструкции не отличаются – обе трубы расположены диаметрально, обе выводятся наверх, обе защищаются от мусора и осадков. Принудительная вентиляция оборудуется двумя способами.

• При помощи вентиляторов

На вытяжку монтируется электровентилятор, выдувающий воздух из помещения. В результате образуется небольшой вакуум внутри, который сам будет втягивать наружный воздух. Альтернатива – вентилятор на притоке для лучшей закачки воздуха, но нагрузка на него будет слегка повышена при недостаточно широкой вытяжке. В идеале следует поставить вентиляторы с регулировкой скорости на оба канала и выставить им равную скорость.

Так как в подвалах влажность выше, чем в обычных условиях, лучше использовать вентиляторы небольшого напряжения и дополнительно изолировать провода и контакты и предварительно проконсультироваться с профессионалами, как сделать вентиляцию в подвале своими руками.

Альтернатива – дефлекторы. Они ставятся на вытяжку вместо колпака и разреживают воздух в трубе, создавая повышенную тягу. Ещё один вариант – турбины. Усилие ветра вращает вал, он передаёт усилие на вентилятор, тот улучшает отток воздуха. Оба варианта не требуют электричества, но при их установке нужно регулировать тягу.

Минус дефлекторов и турбин лишь в одном – они тоже зависимы от ветра и в его отсутствии много пользы не принесут. лучше усилить вытяжку вентилятором на такие случаи.

Лучше понять все детали поможет видео вентиляции погреба своими руками – визуальное восприятие значительно эффективней любого текста.

Как организовать вентиляцию погреба своими руками?

Погреб – подвальное или отдельно стоящее сооружение для хранения урожая, консервации, других продуктов. Насколько он долго сохранит продукты, овощи зависит во многом от качества организованной внутри системы проветривания. Вентиляция погреба своими руками проста в устройстве, принципе действия, при этом очень важна, должна проектироваться на стадии его закладки. В случае, если система вентилирования не была предусмотрена, ее можно организовать после возведения сооружения.

Для чего в погребе вентиляция?

Особенности сооружения для хранения урожая:

• определенный температурный режим, позволяющий хранить урожай в теплое и холодное время года за счет его сооружения ниже уровня земли;
• отсутствие естественного освещения;
• необходима постоянная циркуляция свежего воздуха;
• уровень влажности в среднем 90%.

Эти параметры поддерживаются в пределах нормы благодаря оборудованию хранилища надлежащей системой вентиляции. Если вентилирование работает неэффективно:

• урожай не хранится долго (появится гниль, плесень, либо овощи будут пересушены);
• на стенах постоянно собирается конденсат, что значительно увеличивает показатель влажности;
• воздух застаивается, что вредно для здоровья человека;
• из-за конденсата зимой стены покрываются инеем, температура ниже нормы (+1⁰ – +4⁰ С), сооружение промерзает.

Принцип работы естественного воздухообмена в погребе

Принцип действия циркуляции воздушного потока внутри хранилища достаточно прост. Основывается на разнице температур входящего и отводимого воздухопотока. Чем ниже температура притока, тем большая сила поднимает теплую воздушную массу вверх, где она выводится через вытяжной канал. Это принцип естественной приточно-вытяжной системы вентиляции, оборудовать которую можно собственными силами с минимальным вложением финансовых средств.

В зависимости от конструктивных особенностей погребного сооружения может устанавливаться принудительная приточная вентиляция и вытяжная.

Схема вентиляции погреба

Вентиляционная система хранилища представляет собой воздухообмен между двумя вентиляционными каналами. В приточную трубу нагнетается воздухопоток снаружи, попадает внутрь сооружения. Через вытяжную трубу отработанный поднимается вверх, выводится наружу.

Вентиляция погреба с двумя трубами почти не зависит от внешних факторов расположения, климатических особенностей. Циркуляция воздушных потоков естественным путем регулируется в первую очередь правильным расположением вентиляционных каналов.

Воздуховоды размещаются в противоположных углах сооружения на разных уровнях. Приточный размещается в 200-300 мм над уровнем пола хранилища, вытяжной монтируется под потолком, не ниже 150-200 мм от него. Выводятся за пределы сооружения, приточная около 300 мм над уровнем земли или крыши, вытяжная – на высоту не менее 1,5-2 м.

Обязательно просчитывается необходимый диаметр сечения каналов, можно по упрощенной схеме:

• на 1 м² помещения определяется 26 см² площади трубы;
• на 1 см диаметра трубы нужно 13 см² сечения.

Верхний выход приточного воздуховода обязательно закрыть решеткой, защищающей его от мусора, проникновения внутрь грызунов, других мелких животных.

При строго вертикальном размещении вентканалов, на их оголовки следует установить металлические зонтики или дефлектор во избежание попадания внутрь атмосферных осадков.

Устройство вентиляции в погребе. Особенности

1. Наиболее эффективно вентилирование можно организовать во время закладки, оставляя в стенах отверстия для последующего подключения воздуховода.
2. Вентканалы обязательно должны иметь одинаковый диаметр для павномерного распределения воздушных потоков. Для более быстрого выведения отработанного воздуха, вытяжную трубу можно установить большего диаметра. Ни в коем случае не наоборот: воздух будет застаиваться в хранилище.
3. Для обеспечения большого перепада давления вытяжка размещается не ниже 1,5 м над крышей погреба/насыпи.
4. Отверстие вытяжного канала монтируется под потолком, чтобы теплый застоявшийся воздух полностью сменялся свежим.
5. Вентканалы устанавливаются в противоположных углах. Так поступающий воздушный поток сможет пройти через все помещение прежде, чем выйти через вытяжку.
6. Самой эффективной конструкцией является прямая вентиляционная труба. Рекомендуется избегать ее изгибов для более качественного вентилирования помещения.
7. Воздуховоды обязательно должны быть одинакового сечения по всей своей протяженности.
8. Дозирование циркуляции воздушных потоков, поддержание оптимального температурного режима в хранилище обеспечивается с помощью заслонок, что актуально в холодное время года.
9. Использование дефлектора повышает силу тяги в вытяжке.

Чаще всего используются вентиляционные каналы из полиэтилена или асбоцемента. Оба эти материала отличаются прочностью, долгим сроком службы, устойчивостью к воздействию атмосферных явлений.

Пластиковые трубы легко монтируются, устройство вентиляции с ними окажется простым. Главное, качественно их соединить.

Металлические поверхности будут подвергаться постоянному воздействию влаги, корродировать. Поэтому использование металлических вентканалов нежелательно, они будут недолговечны. Возможно использование труб из нержавейки.

Асбестовые воздуховоды лучше всего подойдут для промышленных помещений.

Вентиляция в погребе своими силами возможна из труб и других материалов. Они должны отвечать особенностям сооружения, выдерживать воздействие влаги, атмосферных осадков, других внешних факторов.

Принудительная вентиляция погреба

В силу конструктивных особенностей погребного сооружения естественной вентиляции может быть недостаточно для полноценного воздухообмена (отсутствие ветра в жаркую погоду, несколько помещений в хранилище, большая площадь). Как сделать вентиляцию в погребе своими руками эффективной?

В этом случае рекомендуется использовать дополнительное оборудование (вентиляторы) для усиления притока свежего воздуха и выведения отработанного за пределы хранилища. Такое приточно-вытяжное вытяжное проветривание является принудительным.

Вентиляторы на вытяжном канале помогают быстрее выводить застоявшийся воздух наружу. Благодаря этому создается своеобразный вакуум, усиливающий приток свежего воздуха.

На приточном канале также можно вмонтировать вентилятор для усиления циркуляции воздуха внутри сооружения. Нужно на вентиляторе установить реверсивный ход, при котором лопасти буду двигаться в обратном направлении.

Дополнительное оборудование

Вспомогательным оборудованием являются

1. Вентиляторы:

• осевые (монтируются у входа вентиляционного канала);
• канальные (встраиваются в середину вентиляционной трубы);
• «улитки-вентиляторы» (более сложные для установки).

На что нужно обратить внимание пред покупкой дополнительного приточного/вытяжного оборудования:

• соответствует ли производительность вентиляторов объему погребного помещения;
• устойчивость к повышенной влажности;
• оснащенность вытяжного вентилятора обратным клапаном для исключения поступления холодного потока внутрь погреба;
• комплектация пластиковыми заглушками.

1. Дефлекторы. Устанавливаются вместо колпачка на верхнем срезе отводного канала. Благодаря силе ветра, внутри создается область низкого давления, увеличивая тягу.
2. Мини-турбины. Используя силу ветра, гибкий вал внутри турбины вращает механический вентилятор.

Воздухообмен погреба зимой

Зимний период не является исключением для проветривания погребного пространства. Чтобы помещение не охладилось ниже приемлемого уровня, приточный поток, отведение следует регулировать при помощи заслонок, установленных внутри вентиляционных каналов. Чем ниже температура снаружи, тем сильнее тяга.

С наступлением сильных морозов заслонки необходимо полностью закрывать. В остальное время регулировать приток и отток в соответствии с атмосферными показателями температуры. При необходимости следует прогревать погреб отопительными приборами, чтобы поддерживать температуру +2 – +4⁰ С. Это предотвратит промерзание хранящегося урожая.

Также следует помнить о том, что сильные холода обязательно спровоцируют появление внутри отводной трубы инея, который будет препятствовать прохождению воздухопотока наружу. Воздуховоды рекомендуется прочищать по мере скопления внутри инея.

Для предотвращения промерзания отводного канала рекомендуется утеплить его термоизоляционным материалом. Обмерзание при этом почти полностью исключится. Но может появится скопление конденсата. Решить проблему можно при помощи установки дренажной емкости, которую нужно будет периодически опустошать от жидкости.

Если нет возможности постоянно следить за очищением вытяжки от инея, дренажной емкостью, оптимальным вариантом станет принудительная вытяжная вентиляция, встроенная в вентканал. Она поможет отводу излишней влаги вместе с отработанным воздухопотоком, что исключит скопление конденсата внутри утепленного вентаканала.

Излишняя сырость

Усиленное вентилирование способствует быстрому просушиванию сырого помещения. Проводится летом, осенью перед сбором урожая. Выносятся наружу все ящики, короба для хранения овощей. Желательно просушить их под прямыми солнечными лучами для получения бактерицидного эффекта.

Есть несколько способов избавиться от излишней влаги в погребном помещении:

• Использовать гигроскопичное вещество. Ящики с ним поставить внутри сооружения на несколько дней. Наполнитель может использоваться разный, например, крупная соль, негашеная известь, песок и т.д. Вещество интенсивно впитывает избыточную влагу из воздуха, тем самым осушая пространство хранилища.
• Еще простой, эффективный способ – использование свечи. Устанавливается как можно ближе к вытяжке, предварительно закрепленная для устойчивости и помещенная в металлическую подставку. Тепло пламени усиливает тягу внутри вытяжки, тем самым улучшая общий воздухообмен. Просушивание пространства происходит гораздо быстрее. Проводится несколько дней, сгоревшие свечи периодически заменяются на новые.
  Эту же функцию может выполнять спиртовка с использованием жидкого, либо сухого топлива.
• Также на несколько дней можно установить бытовой вентилятор. Он при открытых дверях, люках усиливает естественную циркуляцию воздухопотока, что способствует отведению скопившейся сырости наружу.
• Дорогой, энергозатратный способ – использование электронагревателей. Сушить придется долгое время, за которое нагреватель намотает много электроэнергии. Ставится по центру для равномерного прогревания всего пространства. Более эффективен теплогенератор – обогревательный электроприбор. Быстрее прогревает пространство, за счет чего экономится время, а соответственно и затраты на электроэнергию. Горячий воздух усиливает тягу, воздухообмен проходит эффективнее.
• Установить внутри хранилища буржуйку. Дымоход подключить к вытяжной трубе. Если нет вытяжки, печь не имеет смысла ставить, потому что она будет дымить, не принесет должного эффекта. За счет прогревания воздуха смена потоков улучшается, что неизбежно приводит к просушиванию поверхностей овощного хранилища.
• Соорудить жаровню из металлической емкости, например, старого ведра. Внизу просверливаются отверстия для улучшения тяги, процесса горения. Внутрь закладываются дрова (желательно березовые). Сгорая, они отдают тепло помещению. Тем самым усиливается проветривание сооружения.

С технической точки зрения, устройство системы проветривания внутри погреба своими руками не представляет ничего сложного при наличии базовых навыков, минимального набора инструментов и комплектующих. Проектируется и устанавливается еще на стадии закладки хранилища. Оправдывает себя в первые же недели работы, сохраняя и поддерживая оптимальный микроклимат внутри помещения.
